Установка задних дверных ручек бесключевого доступа Kessy на Audi A3 8V

С завода в A3 есть бесключевой доступ, но, как и во многих моделях на платформе MQB, в обычных комплектациях он работает только на передних дверях. Если для собратьев дооснащение задними ручками не является проблемой (так как у них предусмотрена соответствующая комплектация, есть номера деталей и схема подключения), то для A3 это задача со звездочкой – заводом изготовителем такая комплектация не предусмотрена. Но, как говорится, нет ничего невозможного.

В A3 устанавливаются следующие блоки управления системой санкционирования доступа и пуска двигателя Kessy:

1. 5Q0 959 435 B, C – для дорестайлинговых моделей
2. 3Q0 959 435 N – для рестайлинга

Блок 5Q0 имеет 32 контакта и физически не поддерживает сенсоры в задних ручках. В свою очередь, блок 3Q0 имеет 40 контактов и, помимо поддержки задних ручек Kessy, также обеспечивает работу системы Easy Open/Easy Close. Тем, у кого установлен рестайлинговый блок, повезло – он уже поддерживает все необходимые функции, а вот владельцам дореста придется заменить его.

Несмотря на то, что у меня рестайлинг, у меня был установлен блок 5Q0 959 435 B, поэтому его предстоит заменить. К блоку 3Q0 идет новый разъем 4H0 906 231 на 40 пинов.

Сенсоры в задние ручки идентичны передним - номер 8V0 927 753. Для ручек потребуется разъем 4H0 973 702 A на 2 пина.

Составил таблицу по перепиновки разъема блока 5Q0 на 3Q0. Так же прикреплю схемы подключения из ELSA.

5Q0959435 -> 3Q0959435

Google Docs

Замена блока

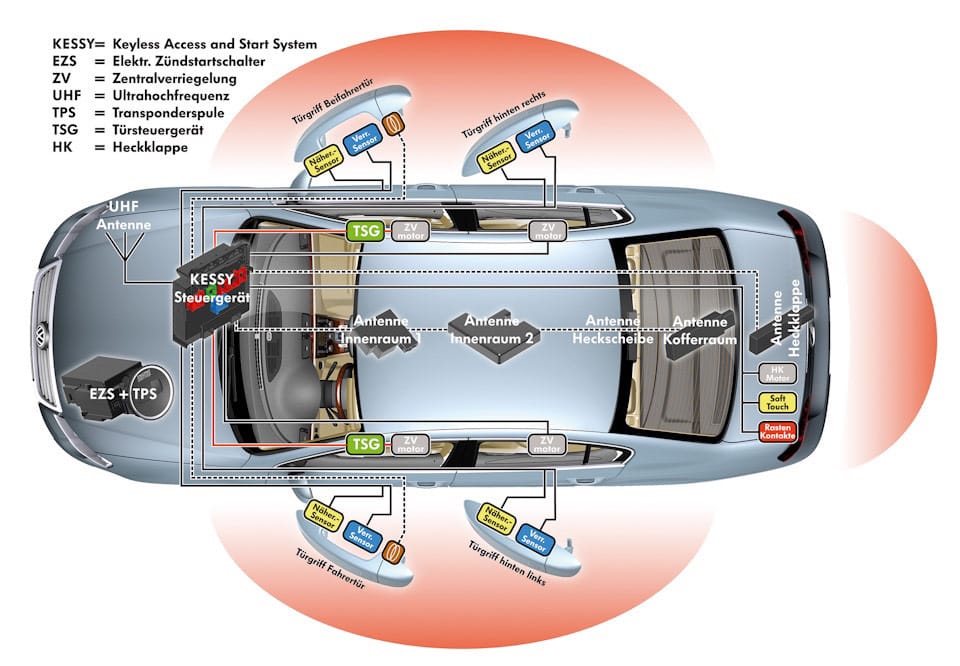

В первую очередь нужно понять, где находится блок Kessy. В моем случае он располагается под бардачком, но иногда он может находиться справа под приборной панелью. В схемах по снятию/установке бардачок обозначается как "перчаточный ящик".

Параметрия

В блок необходимо загружать параметрию. В открытом доступе параметрии для Audi я не нашел, что неудивительно — доработка довольно редкая. Поэтому пришлось вытянуть ее с помощью ODIS XML Parametrization Files Generator.

Добавлю так же параметрию для других марок.

После замены блока в нем появится ошибка B201000 – Не выполнена базовая установка (No basic setting - incorrect VIN). Это связано с тем, что при загрузке параметрии в блок также записывается VIN автомобиля. Поэтому даже если новый блок снят с идентичного авто (марка, модель, тип кузова), в него нужно будет повторно загружать параметрию.

После загрузки параметрии переносим кодировки и адаптации со старого блока.

Кодирование задних ручек

Адаптация иммобилайзера – нужна ли она?

Во время изучения информации по замене наткнулся на то, что для успешной работы блока ему также нужно адаптировать иммобилайзер и привязать ключи. Но, как оказалось, этого не потребовалось — блок не нуждается в адаптации, так как в нем не хранятся данные иммобилайзера, а лишь передаются команды между ключом и иммо в приборке/ECU.
Даже если отключить блок, двигатель заведётся — просто нужно будет приложить ключ к считывающей катушке иммобилайзера.

Как видно из схемы, блок Kessy участвует только в процессе отпирание/запирание автомобиля и считывание ключа.

Если подытожить, то для замены блока понадобится только загрузить в него правильную параметрию и закодировать под задние ручки.

Установка ручек

Для установки на понадобится:

1. Сенсоры в ручку - 8V0 927 753 (2 шт.)
2. Разъемы для сенсоров - 4H0 973 702 A (2 шт.)
3. Пины мама со стороны двери (12527510672 / 000 979 034 Е) (4 шт.)
4. Пины папа со стороны салона (12527512135 / 000 979 035 Е) (4 шт.)
5. Пины в блок Kessy - N 907 647 01 (2 шт.)
6. О-клемма массы 6 мм — 000 979 230 или 111971949B
7. Провода с сечением 0.35 трех цветов
8. Инструмент для снятия ручек — VAG T10539 / T40207
9. Изолента для подкапотных работ - Tesa 51006
10. Изолента для салонных работ - Tesa 51618
11. Пластиковые стяжки

Так же потребуется разбор дверных карт и пластика порогов. Процесс разборка я описывал в предыдущих статьях.
