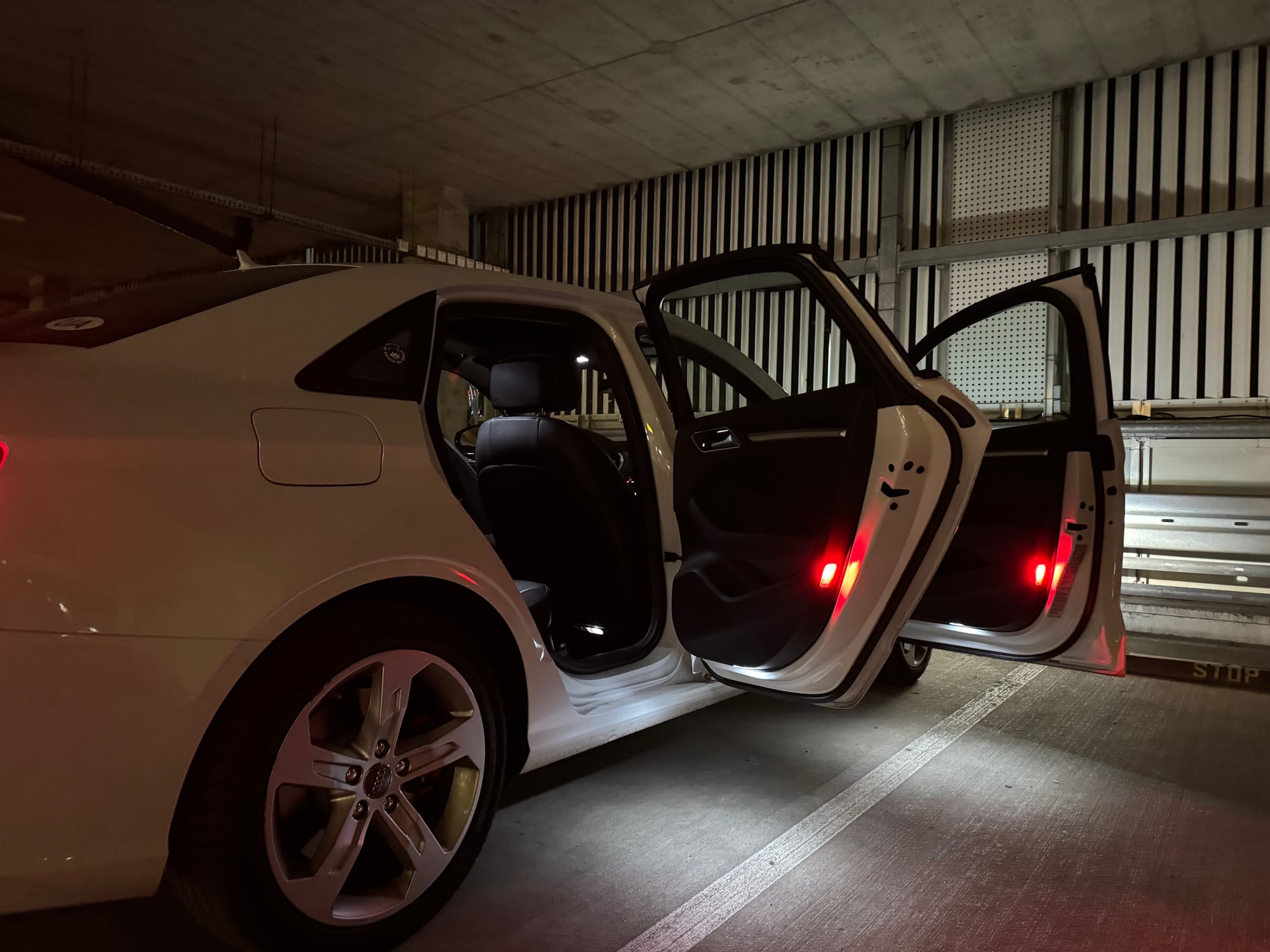

Многим известно, что автомобили VAG – это конструкторы для взрослых, и Audi A3 8V не исключение. Одной из интересных возможностей для дооснащения является топовый световой пакет QQ1. Он включает подсветку ног (спереди и сзади), подсветку дверных карт, подсветку подстаканника, подсветку ручек открытия дверей и подсветку дверных карт Bang & Olufsen.

Сегодня я расскажу вам, как установить подсветку передних и задних дверных карт. Постараюсь выложить всю информацию в виде книги ПК для “чайников”.Многим известно, что автомобили VAG – это конструкторы для взрослых, и Audi A3 8V не исключение. Одной из интересных возможностей для дооснащения является топовый световой пакет QQ1. Он включает подсветку ног (спереди и сзади), подсветку дверных карт, подсветку подстаканника, подсветку ручек открытия дверей и подсветку дверных карт Bang & Olufsen.

Сегодня я расскажу вам, как установить подсветку передних и задних дверных карт. Постараюсь выложить всю информацию в виде книги ПК для “чайников”.

VAG для "чайников"

Необходимые материалы и инструменты:

  1. 6Y0 947 411 — Красный фонарь
  2. 4E0 947 415 — Белый фонарь
  3. Torx t25
  4. Съемники для обшивки
  5. Дример для пластика или же каттер
  6. TESA 51618/04 - Изолента тканевая черная
  7. N90764701 - Пины (если собираем проводку сами)

Можно собрать все самостоятельно, но быстрее и дешевле приобрести готовый комплект с проводкой на Aliexpress.

Итак, что у нас есть:

  1. 4 белых фонаря для подсветки пространства под дверями.
  2. 4 красных фонаря для предупреждения других авто.
  3. Проводка для подключения всех фонарей.

Установка подсветки

1. Снимаем накладку динамика.

2. Откручиваем 3 болта Torx.

3. Поддеваем клипсы по периметру пластиковым инструментом.

4. Поднимаем обшивку вверх.

5. Отсоединяем тросик ручки двери и разъем проводки.

Разбор тросика ручки двери
Разбор разъема проводки
Отключение разъема T32C

Снимаем войлок с дверной карты. Места для установки фонарей обозначены стрелками на фото.

Отверствие для предупреждающих фонарей уже есть.

Отверствие для предупреждающих фонарей
Отверстие для предупреждающих фонарей

Для подсветки необходимо сделать вырез. Пластик мягкий, поэтому каттер справится отлично.

Отверстие для фонарей подсветки земли

Вставляем плафоны и прокладываем проводку по заводским местам.

Разбираем разъем T32C. Для этого отжимаем защелку сбоку и вытаскиваем разъем с пинами из корпуса.

Разбор разъема T32C

Подключаем проводку в разъем T32C. Если вы приобрели набор с Aliexpress, то проводка уже содержит пины. Если собирали проводку сами, то используем пины N90764701.

Схема распиновки:

Схема подключения плафонов в передние двери
Схема подключения плафонов в передние двери

Вставляем пины в разъемы, заматывая все махровой изолентой. Нумерация пинов указана на разъеме.

Провод Цвет T32C Разъем
+ Red Pin 16
GND Brown Pin 5

Фото как выглядит проводка в итоге:

Проводка в разъеме T32C
Проводка в разъеме T32C

Собираем разъем в обратном порядке. Тоже самое делаем и с правой дверью.

Для задних дверей отсоединяем провод от блока двери (черный разъем T16J), тросик открытия двери и коннектор твиттера. Для снятия разъема вытаскиваем красный фиксатор, нажимаем начерный язычок и тянем разъем на себя.

Разъем задних дверей Т16J
Разъем задних дверей Т16J
Провод Цвет Т16J Разъем
+ Red Pin 13
GND Brown Pin 12
Схема подключения плафонов в задние двери
Схема подключения плафонов в задние двери
Проводка в разъеме Т16J
Проводка в разъеме Т16J

Последний шаг - закодировать фонари.

Кодировка VCDS

VCDS

Блок 42 — Door Elect Driver
Long Coding
Byte 1
Bit 0 = Active (Door Entry Lights installed)
Bit 2 = Active (Door Exit/Warning Light installed)

Блок 52 — Door Elect Pass
Long Coding
Byte 1
Bit 0 = Active (Door Entry Lights installed)
Bit 2 = Active (Door Exit/Warning Light installed)

Блок BB — Door Rear Drv Side
Long Coding
Byte 1
Bit 0 = Active (Door Entry Lights installed)
Bit 2 = Active (Door Exit/Warning Light installed)

Блок BC — Door Rear Pass
Long Coding
Byte 1
Bit 0 = Active (Door Entry Lights installed)
Bit 2 = Active (Door Exit/Warning Light installed)

OBDeleven

Блок 42 — Driver Door
Long Coding
Front field light = Active
Door exit light = Active

Блок 52 — Passenger Door
Long Coding
Front field light = Active
Door exit light = Active

Блок BB — Rear Left Door
Long Coding
Front field light = Active
Door exit light = Active

Блок BC — Rear Right Door
Long Coding
Front field light = Active
Door exit light = Active
