Установка виртуальной педали для открытия багажника Easy Open на Audi A3 8V
После установки задних дверных ручек с функцией бесключевого доступа и замены блока управления системой доступа Kessy на 3Q0 959 435 N, стала доступна опция виртуальной педали для открытия багажника — Easy Open. Как и в случае с задними ручками, Easy Open штатно не предлагалась для Audi A3 8V, поэтому, как и прежде, будем использовать комплектующие и схемы от Passat B8.
Необходимые материалы:
- Блок управления — 3G0 962 243 C / 3GD 962 243 C
- Антенны — 575 962 253 B
- Кронштейн для блока — 3G0 962 283 A
- Проводка с разъемом и пинами
- Изолента для подкапотных работ - Tesa 51006
- Изолента для салонных работ - Tesa 51618
- Пластиковые стяжки
Продавцы из китая уже давно освоили рынок ретрофит-компонентов, поэтому, не изобретая велосипед, просто заказываем готовый комплект с Aliexpress.
Интересный момент — китайские комплекты обычно комплектуются модулями, предназначенными для их внутреннего рынка. В моем случае пришёл блок управления с маркировкой 3GD 962 243 C, который по функционалу полностью идентичен европейскому аналогу с номером 3G0 962 243 C.
Установка:
Начинаем с демонтажа обшивки багажника — это необходимо для доступа к креплениям заднего бампера. После этого снимаем сам бампер. Антенны и блок крепим с внутренней стороны бампера, чаще всего на двусторонний скотч или стяжки. Затем тянем проводку до блока Kessy. В зависимости от его расположения разбираем нужную часть салона и прокладываем проводку.

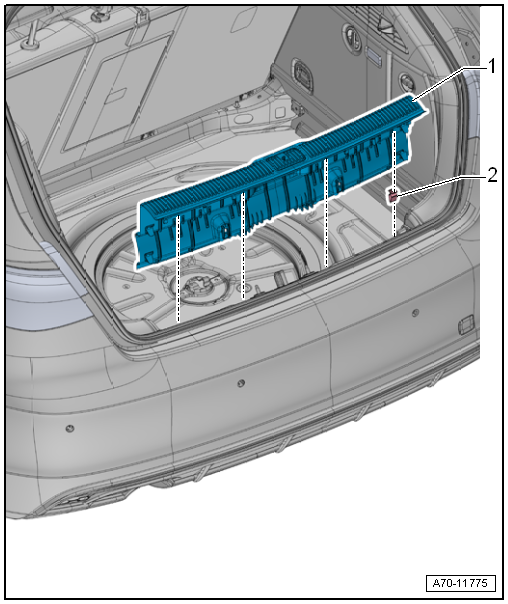

Процесс разбора багажника и бампера
Процесс крепления блока и антенн
Пример установки с моего авто
Подключение:
В прошлом посте я уже упоминал замену блока Kessy и выкладывал таблицу с распиновкой для подключения. Теперь я дополнил её и схемой подключения Easy Open — всё в одном месте для удобства.
| Easy Open Разъем | Kessy Разъем | ||
|---|---|---|---|
| 1 | → | GND | |
| 3 | → | → | 16 |
| 4 | → | → | 2 |
Кодирование:
В таблице ниже добавил примеры кодирования для Tiguan, Passat B8 и Arteon. Значения отличаются — вероятно, в них зашиты особенности конкретного кузова. В своём случае я использовал параметры от Passat, всё работает корректно.
| Блок | Параметр | Значение |
|---|---|---|
| 9 | Адаптации -> Verdecksteuergeraet: | |
| Безопасный доступ — 31347 | ||
| Virtuelles_Pedal_HMI_einstellba | Активировать | |
| Virtuelles_Pedal_Verbau | Активировать | |
| Virtuelles_Pedal | Активировать | |
| B7 | Адаптации -> Byte9_VIP: | |
| Безопасный доступ — 20103 | ||
| active_vip | Активировать | |
| БУ откр. двери багажного отсека, датчик 1, пороговое значение 1 | 69 (Tiguan) 21 (Passat B8) 69 (Arteon) |
|
| БУ откр. двери багажного отсека, датчик 1, значение таймера 3 | 9 | |
| БУ откр. двери багажного отсека, датчик 1, значение таймера 4 | 34 | |
| БУ откр. двери багажного отсека, датчик 1, значение таймера 5 | 34 (Tiguan) 27 (Passat B8) 47 (Arteon) |
|
| БУ откр. двери багажного отсека, датчик 2, значение таймера 5 | 24 (Tiguan) 225 (Passat B8) 37 (Arteon) |
|
| БУ открывания двери багажного отсека, модель автомобиля | 22 (Tiguan) 36 (Kodiag) 3B (Karoq) 1B (Passat B8) 2F (Arteon) |
После кодирование в блоке будет ошибка B130354 - БУ открывания крышки багажного отсека, Не выполнена базовая установка (VIP No basic setting).
Далее запускаем диагностику исполнительных механизмов — пункт Control_supply_voltage_vip. Если кодирование выполнено корректно, ошибка исчезнет после проверки.
