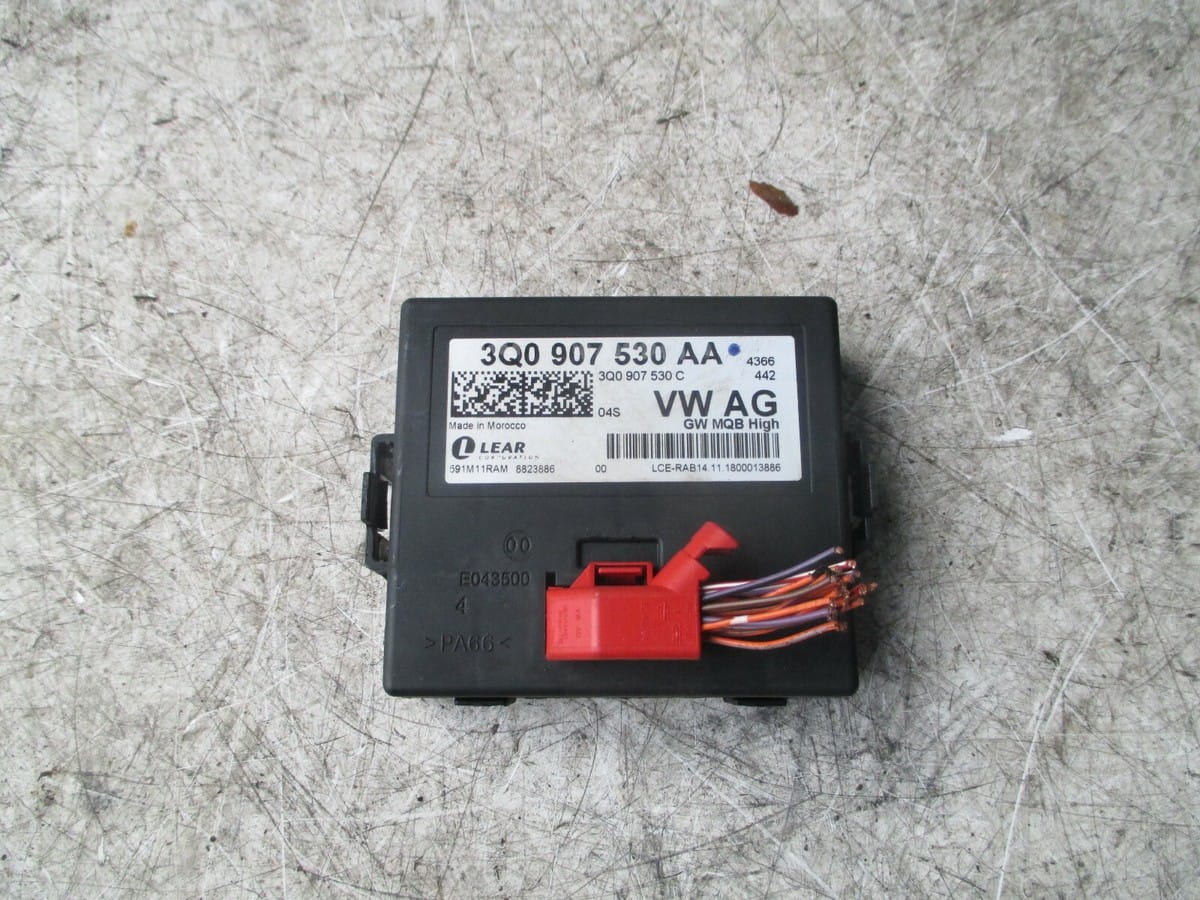

Gateway 5Q0907530 / 3Q0907530 — распиновка блока J533 (диагностический интерфейс шин данных)
Расположение контактов диагностического интерфейса шин данных J533
| Пин | Наименование |
|---|---|
| 1 | Кл. 30 |
| 2 | Кл. 30 |
| 3 | Блок управления для контроля АКБ -J367-, шина LIN |
| 4 | — |
| 5 | Шина CAN-комфорт, Low |
| 6 | Шина CAN-привод, Low |
| 7 | Расширенная шина CAN, провод Low |
| 8 | Шина CAN-датчики ходовой части, провод Low |
| 9 | Шина CAN-диагностика, Low |
| 10 | Шина CAN Infotainment, Low |
| 11 | Кл. 31 |
| 12 | Кл. 31 |
| 13 | Блок управления электроники рулевой колонки -J527-, шина LIN |
| 14 | Кл. 15 |
| 15 | Шина CAN-комфорт, High |
| 16 | Шина CAN-привод, High |
| 17 | Расширенная шина CAN, провод High |
| 18 | Шина CAN-датчики ходовой части, провод High |
| 19 | Шина CAN-диагностика, High |
| 20 | Шина CAN Infotainment, High |
Кл. 30 — Постоянное питание +12V
Кл. 31 — Масса автомобиля, общий минус
Кл. 15 — Питание при включенном зажигании
